دليل المشتري لخط معالجة الملف: المقارنة بين القطع، وCTL، والتغذية، والتقطيع الضخم

تفقد منشأة ختم السيارات النموذجية 2-5% من لفائف الفولاذ إلى خردة الرأس والذيل دون أتمتة المعالجة المناسبة. يمكن لخط معالجة الملفات المتكامل أن يخفض تلك النفايات إلى أقل من 1%، مع مضاعفة الإنتاج في كل نوبة عمل. هذا الاختلاف يذهب مباشرة إلى النتيجة النهائية.

ما هو خط معالجة الملف؟

يقوم خط معالجة اللفائف بتحويل ملفات الصلب أو الألومنيوم العريضة والثقيلة إلى صفائح مسطحة أو ملفات مشقوقة ضيقة أو فراغات يتم تغذيتها بدقة وجاهزة للختم أو القطع بالليزر أو تشكيل اللف. إنه يقع بين مخزون المواد الخام والتصنيع النهائي، ويحدد أدائه إنتاجية المواد وجودة الجزء والإنتاجية الإجمالية للمصنع.

في أبسط حالاته، يتم فك الخط وتسويته وتغذيته وتقطيعه. لكن الخطوط الحديثة تدمج التغذية المدفوعة بالمؤازرة، وفحص التسطيح في الوقت الفعلي، والتكديس الآلي - مما يحول ما كان في السابق عملية دفعية كثيفة العمالة إلى عملية مستمرة بدون أضواء. توفر أفضل الأنظمة تفاوتات في التسطيح في حدود 0.5 مم لكل متر مربع ودقة طول التغذية تبلغ ±0.05 مم، حتى عند السرعات التي تزيد عن 60 مترًا في الدقيقة.

إن فهم أنواع الخطوط ومكوناتها وكيفية مطابقتها مع المواد المحددة وأهداف الإنتاج الخاصة بك هو الخطوة الأولى نحو استثمار رأسمالي أكثر ذكاءً.

الأنواع الأربعة الرئيسية لخطوط معالجة اللفائف

في حين يتم تخصيص كل سطر إلى حد ما، فإن هناك أربع بنيات تمثل معظم عمليات معالجة الملف. يعتمد اختيار النوع المناسب على شكل المادة الخام، والمخرجات التي تتطلبها العملية النهائية، والحجم الذي تحتاجه للتشغيل.

توفر خطوط الحز أعلى استخدام للمواد لتحويل الملف إلى الملف. يمكن لآلة القطع ذات الأدوات الدقيقة أن تحمل تفاوتات عرض تبلغ ± 0.05 مم، وهو أمر بالغ الأهمية لحام الأنابيب النهائية. خطوط CTL، من ناحية أخرى، تعطي الأولوية للتسوية ودقة الطول. إنها تتطلب أداة تسوية عالية الأداء - غالبًا ما تكون هيدروليكية - للتخلص من مجموعة الملفات والضغط المتبقي قبل القص. تدور خطوط تغذية الضغط حول المزامنة: يجب على وحدة التغذية تسريع الشريط ووضعه في غضون ميلي ثانية لمواكبة ضربات الضغط، مما يجعل البكرات التي يتم تشغيلها بواسطة المؤازرة غير قابلة للتفاوض. تجمع خطوط التقطيع المتعددة بين الحز والقص في تدفق واحد، مما يقلل من المعالجة ويعزز الإنتاج بشكل كبير لإنتاج فارغ مستطيل عندما يكون مزيج المنتج مرتفعًا.

لا يوجد نوع سطر واحد أفضل عالميًا. يحتاج مركز الخدمة الذي يقوم بتشغيل الآلاف من أحجام الملفات سنويًا إلى خط الحز مع التغيير السريع. يتطلب جهاز ختم السيارات من المستوى 1 الذي يغذي مكبسًا يبلغ وزنه 1200 طن خط تغذية مكبس مؤازر مع توجيه بدون خلوص. يبدأ القرار بالمواد الخاصة بك ومجموعة التسامح الخاصة بعميلك.

المكونات الرئيسية التي تحدد الأداء

تعتمد قدرة الخط بأكمله على أربع وحدات أساسية. تحدد مواصفاتها سرعة الخط ودقته وملف الصيانة.

Uncoiler

تقوم آلة فك اللفة بحمل الملف ودفع المواد تحت شد متحكم فيه. يعد نطاق توسيع الشياق وواجهة سيارة الملف والقدرة على التعامل مع أوزان الملف حتى 30 طنًا أمرًا أساسيًا. أ مخروط مزدوج أو شياق قابل للتوسيع مع التحكم في التوتر الخلفي يمنع التلسكوب والخدش، خاصة على المواد السطحية الحرجة.

مستوي

يعمل جهاز التسوية على التخلص من مجموعة الملفات، والقوس والنشاب، وموجة الحافة عن طريق ثني الشريط بشكل متكرر حول سلسلة من بكرات العمل. هذا هو المكان الذي يتم فيه كسب الدقة أو خسارتها. يمكن لأدوات التسوية الميكانيكية المزودة بكرات احتياطية قابلة للتعديل تحقيق تسطيح يبلغ ±0.3 مم/م² على مقياس أكثر سمكًا. تعمل أدوات التسوية الهيدروليكية المؤازرة مع التحكم في فجوة الحلقة المغلقة على دفع ذلك إلى ±0.1 مم/م²، وهو أمر ضروري للألواح الخارجية للسيارات من الفئة A والأجزاء الفارغة بالليزر. ال آلة التسوية الدقيقة الهيدروليكية المؤازرة ذات الصفائح الرقيقة من سلسلة 30 يوضح هذه الميزة: فهو يضبط فجوة اللفة ديناميكيًا بناءً على ردود فعل سمك المادة، مما يحافظ على التسطيح المتسق عبر طول الملف بالكامل حتى عند السرعة.

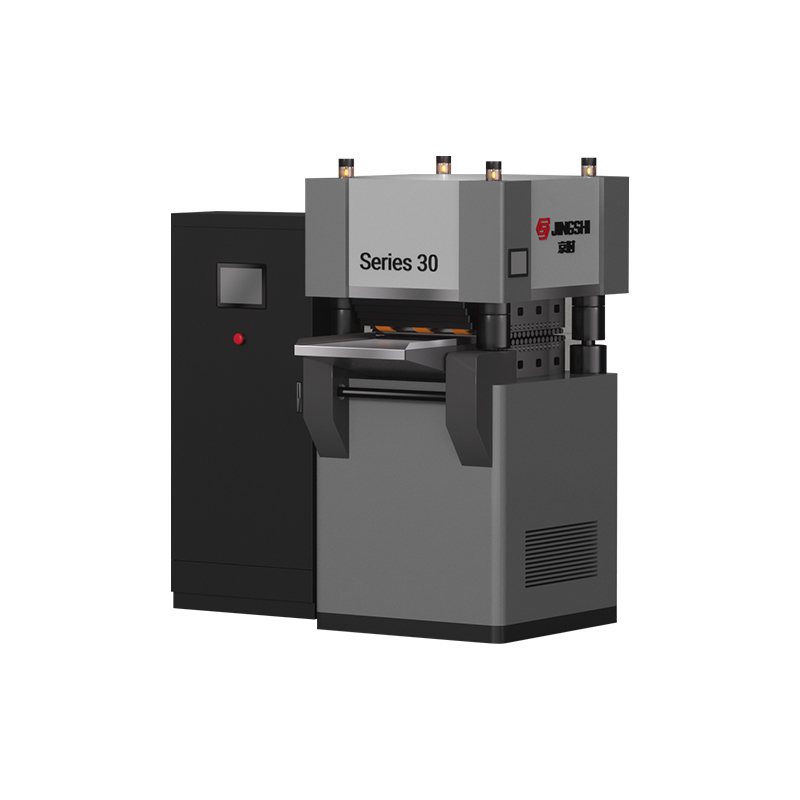

الشركة المصنعة لآلة تسوية الصفائح الرقيقة | دقة ±0.01 مم لـ SS والألومنيوم (JingShi)

Suzhou JingShi Intelligent Equipment Co., Ltd هي شركة مصنعة لآلات التسوية الدقيقة ذات الصفائح الرقيقة المؤازرة الهيدروليكية من سلسلة 30، آلة التسوية الدقيقة المؤازرة الهيدروليكية ذات الصفائح الرقيقة من 30 سلسلة S

عرض المنتج →

المغذية

تقوم وحدة التغذية بدفع الشريط إلى القص أو الضغط. أنظمة تغذية اللف مع المشبك الهوائي تناسب السرعات المنخفضة، ولكن تحقق وحدات التغذية التي تعمل بمحرك مؤازر مع ردود فعل التشفير دقة طول التغذية بمقدار ± 0.05 مم ويمكنه التعامل مع سرعات تصل إلى 60 م/دقيقة. تؤثر هذه الدقة بشكل مباشر على عمر القالب ومعدلات الخردة في الختم التدريجي.

القص

يقطع القص الشريط المستوي إلى الطول. تتفوق المقصات الدوارة في خطوط CTL عالية السرعة - ما يصل إلى 80 عملية قطع في الدقيقة - بينما تتعامل المقصات الهيدروليكية مع مقياس أكثر سمكًا يتجاوز 6 مم. تعمل مسرعات القالب المدمجة وتعديل فجوة السكين ذات الحلقة المغلقة على منع تكوين نتوءات وإطالة عمر الشفرة.

الأتمتة والتكامل: من الملف إلى الفراغ النهائي

تعمل الآلات المستقلة على إنشاء مخزون العمل قيد التشغيل. متكاملة خط معالجة لفائف يزيل هذا المخزن المؤقت عن طريق مزامنة فك اللف، والتسوية، والتغذية، والقطع، والتكديس في تدفق واحد مستمر. المردود هو تغيير تدريجي في كفاءة العمل وإنتاجية المواد.

خط تسوية الملف المصنعين والموردين والمصنع

كمصنعين لخط تسوية الملف وموردي خط تسوية الملف في الصين، تقدم JingShi خط تسوية الملف المخصص للبيع.

عرض المنتج →

فكر في إنشاء مركز خدمة فولاذي متوسط الحجم يعالج 15000 طن سنويًا. يتطلب الخط اليدوي ثلاثة مشغلين في كل نوبة لتحميل الملف، ومعالجة الألواح، والتكديس. تصل نسبة خردة المواد إلى 3% بسبب عدم تناسق قص الرأس/الذيل وتقليم الحواف. باستخدام الخط الآلي - بما في ذلك عربة الملف، ووحدة التغذية المؤازرة، وجهاز التسوية الهيدروليكي، والمكدس الأوتوماتيكي - يشرف مشغل واحد على العملية. تنخفض نسبة الخردة إلى 1% بسبب قياس السُمك في الوقت الفعلي والاقتصاص الأمثل. تزداد الإنتاجية بنسبة 25% لأن الخط يعمل بالسرعة المصممة له دون تعب المشغل.

يضيف الفحص المضمن في الوقت الفعلي طبقة أخرى من القيمة. تعمل كاميرات قياس التسطيح وكاميرات عيوب السطح المعتمدة على الليزر على تغذية البيانات مرة أخرى إلى جهاز التسوية والتحكم في القص، مما يتيح ضبط الفجوة تلقائيًا ورفض الأجزاء. والنتيجة: شحنات خالية من العيوب وسجلات جودة يمكن تتبعها لكل قطعة فارغة يتم إنتاجها.

كيفية اختيار الخط المناسب لطلبك

إن مطابقة الخط لاحتياجاتك تتجاوز سمك المادة. استخدم إطار القرار هذا لتضييق خياراتك قبل إشراك أحد المتكاملين.

1. مواصفات المواد: حدد الحد الأقصى والحد الأدنى لعرض الملف، ونطاق السمك، وقوة الخضوع. يتطلب الفولاذ عالي القوة الذي يزيد عن 780 ميجا باسكال أداة تسوية ذات قوة لف أعلى وتروس قوية.
2. تنسيق الإخراج: هل تقومون بإنتاج ملفات مشقوقة، أو صفائح مقطوعة، أو فراغات جاهزة للضغط؟ تقضي الإجابة على نوعين من الخطوط على الأقل على الفور.
3. الحجم وزمن الدورة: يحتاج الخط الذي يعمل على مدار الساعة طوال أيام الأسبوع إلى التحميل والتكديس التلقائي للملفات. بالنسبة لإنتاج الدفعات، قد يكون التحويل شبه التلقائي كافيًا.
4. متطلبات الدقة: إذا كانت العملية النهائية - مثل القطع بالليزر - تتطلب تسطيح الصفائح في حدود 0.5 مم/م² وتفاوت الطول ±0.15 مم، فإن جهاز التسوية الهيدروليكي المزود بتغذية مؤازرة غير قابل للتفاوض.
5. مساحة الأرضية وتدفق المواد: رسم خريطة لمدخل الملف، ومخرج الخردة، ومناطق المنصات الفارغة النهائية. يمكن أن يؤدي التخطيط السيئ إلى اختناق الإنتاجية، بغض النظر عن سرعة الخط.

على سبيل المثال، تستفيد المنشأة التي تغذي نظام القطع بالليزر ذي القاعدة الكبيرة من الفولاذ المدلفن على البارد بقطر 3 مم من خط CTL المجهز بأداة تسوية دقيقة هيدروليكية ووحدة تغذية مؤازرة. يوفر الخط صفائح مسطحة وخالية من النتوءات مما يزيد من إنتاجية عش الليزر. في المقابل، فإن منتج الأنابيب الذي يعمل بعروض متعددة من ملف رئيسي واحد يحتاج إلى خط حز مع تغيير سريع في الأدوات ووحدات إعادة اللف التي يتم التحكم في شدها.

تحسين التعامل مع المواد لخط الملف الخاص بك

إن كفاءة الخط تكون قوية بقدر قوة التعامل مع المواد التي تغذيه. إن عربة الملف التي تستغرق 10 دقائق لتحميل ملف 20 طنًا تخلق عنق الزجاجة الذي لا يمكن لخط 60 م / دقيقة التعافي منه. وبالمثل، فإن الفراغات الجاهزة التي تتراكم عند المعبئ بسبب دورات الرافعة الشوكية البطيئة تقلل من فعالية المعدات بشكل عام.

في الواجهة الأمامية، تعمل السيارات الأوتوماتيكية ذات الملفات ذات التصميمات على شكل حرف V أو العارضة المتحركة على تقليل وقت التحميل إلى أقل من 3 دقائق. في النهاية الخلفية، أنظمة رفع الفراغ مجهزة بأكواب شفط لا تترك علامات على الملاءات النهائية دون خدش المتلاعبين بمساعدة السلطة السماح لمشغل واحد بوضع الفراغات الثقيلة على المنصات أو التغذية المباشرة من جانب الخط. عند دمجها مع الرافعة العلوية أو الرافعة ذات الذراع القابلة للطي، تعمل هذه الحلول على إنشاء تدفق سلس من ساحة اللفائف إلى ورشة الضغط.

مصنعي رافع الفراغ، موردو معدات رفع الفراغ

JingShi هي الشركة المصنعة لرافعة الفراغ ومورد رافع الفراغ في الصين، وتقدم معدات رفع الفراغ المخصصة للبيع.

عرض المنتج →

مصنع مناور مدعوم بالطاقة

باعتبارنا مصنعًا صينيًا لأذرع المناول الصناعية ومصنع المناول المدعم بالطاقة، تقدم JingShi أذرع مناول صناعية مخصصة، والمناولات المدعمة بالطاقة.

عرض المنتج →

يؤدي تقليل التعامل اليدوي أيضًا إلى تحسين السلامة. يعمل نظام معالجة المواد المصمم جيدًا على التخلص من الإصابات الأكثر شيوعًا المرتبطة بمعالجة الملف: مخاطر السحق أثناء تحميل الملف والإجهاد الخلفي الناتج عن الرفع المتكرر للصفائح. يؤدي دمج رافعات الفراغ والمناورات إلى تحويل مهمة خطيرة مكونة من ثلاثة أشخاص إلى عملية آمنة يقوم بها شخص واحد.

الخلاصة والخطوات التالية

يعد اختيار خط معالجة الملف قرارًا استراتيجيًا يؤثر على إنتاجية المواد وجودة الأجزاء وتكاليف العمالة لسنوات قادمة. يطابق الخط الصحيح درجة المواد وتنسيق الإخراج ومتطلبات الدقة مع دمج المعالجة الفعالة للمواد بدءًا من استلام الملف وحتى الإرسال الفارغ النهائي.

تستفيد معظم المصانع من دراسة تخطيطية تفصيلية تأخذ في الاعتبار مزيج منتجاتها الفريد وقيود المصنع. اتصل بفريقنا الهندسي لإجراء مناقشة غير ملزمة حول احتياجات معالجة الملف لديك - وسنساعدك على رسم تكوين يوفر عائد استثمار قابل للقياس من اليوم الأول.
